Diaphragm low pressure line valve - VM20

Üretici ürün görselleri · referans amaçlı

VM20, çeşitli saf gazlar için bir düşük basınç kapatma vanasıdır. Diyafram contası sayesinde yüksek sızdırmazlığa sahiptir.

Öne çıkan özellikler

Sızdırmazlık ve gaz uyumluluğu için Hastelloy® diyafram

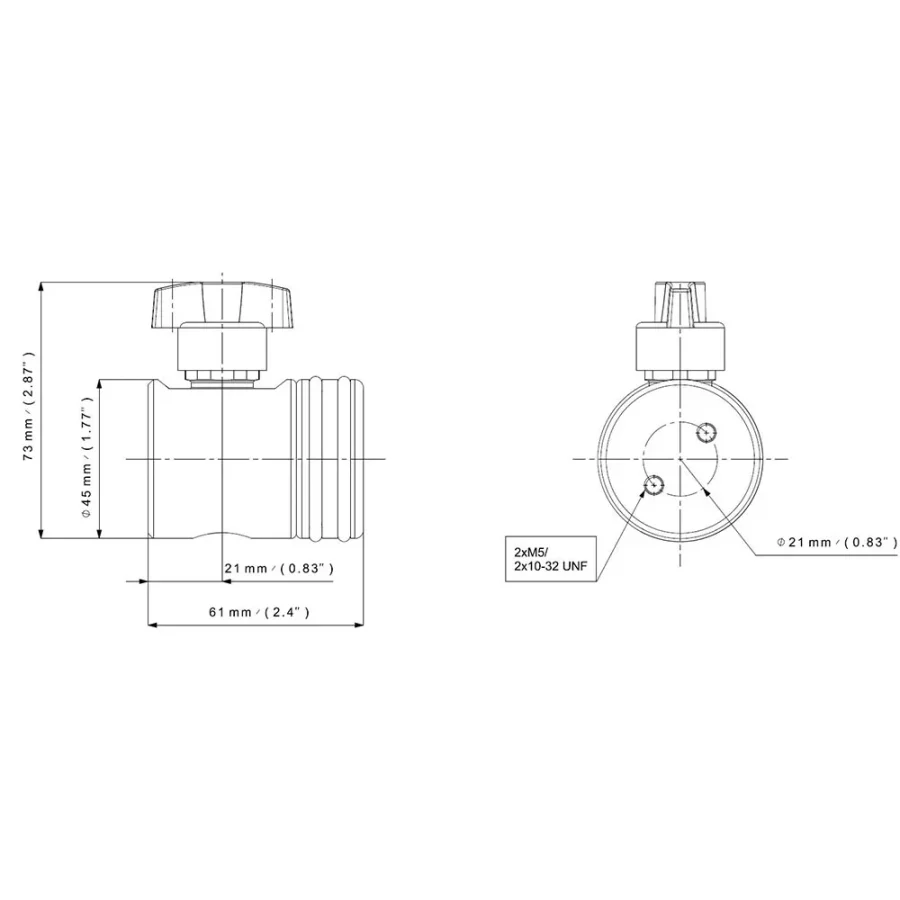

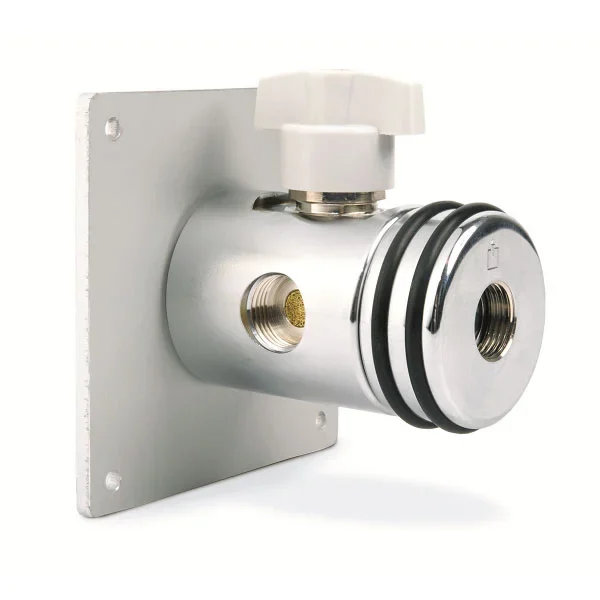

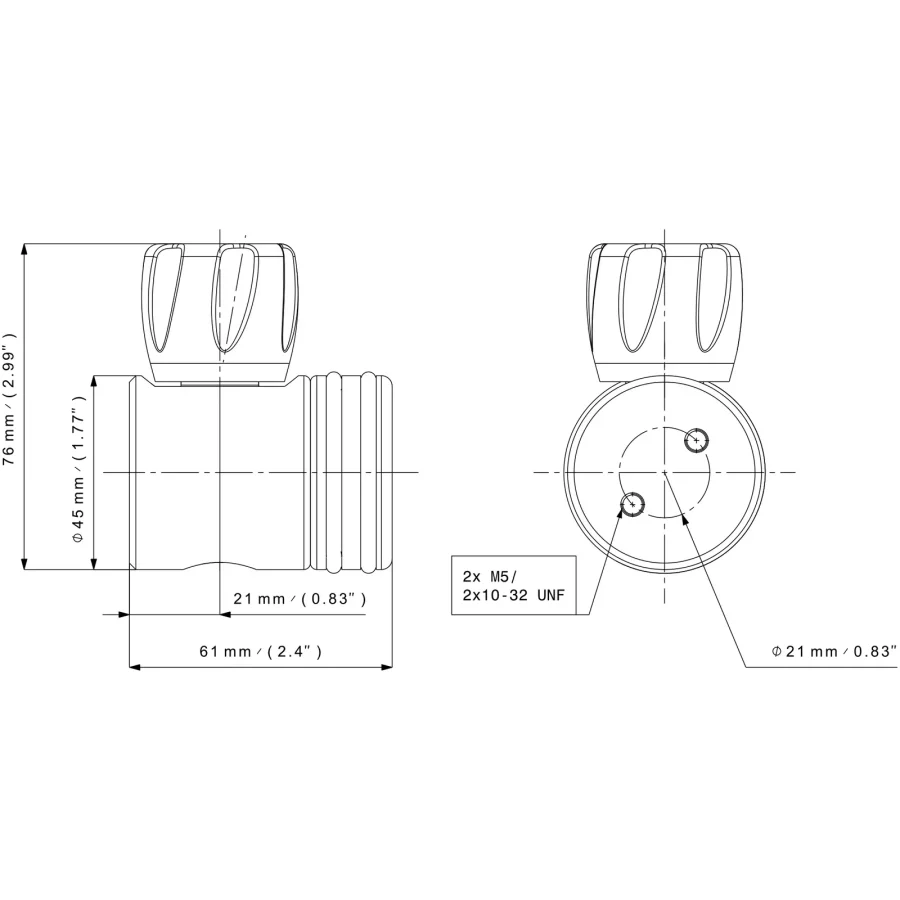

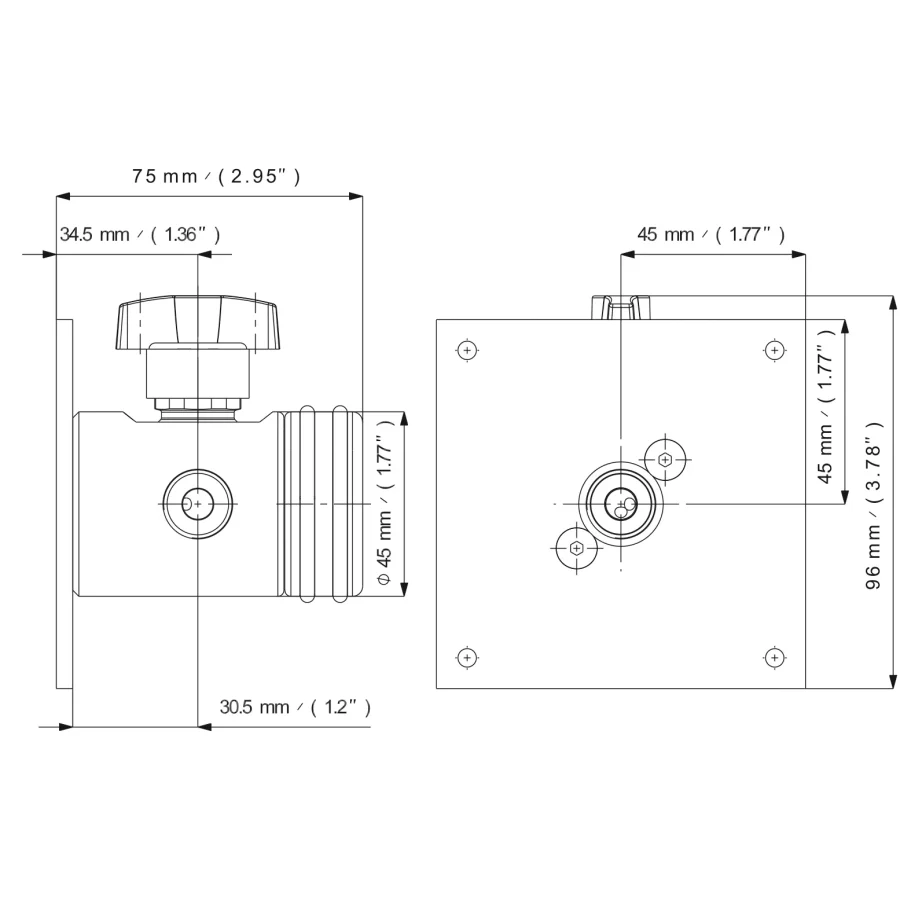

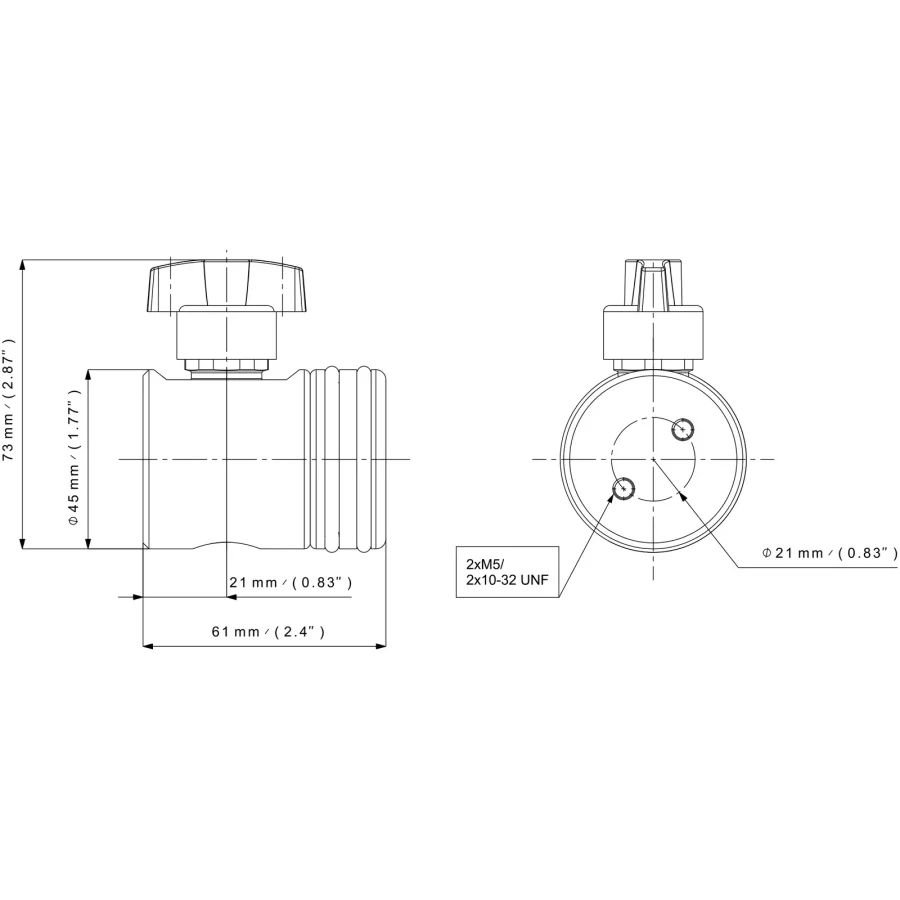

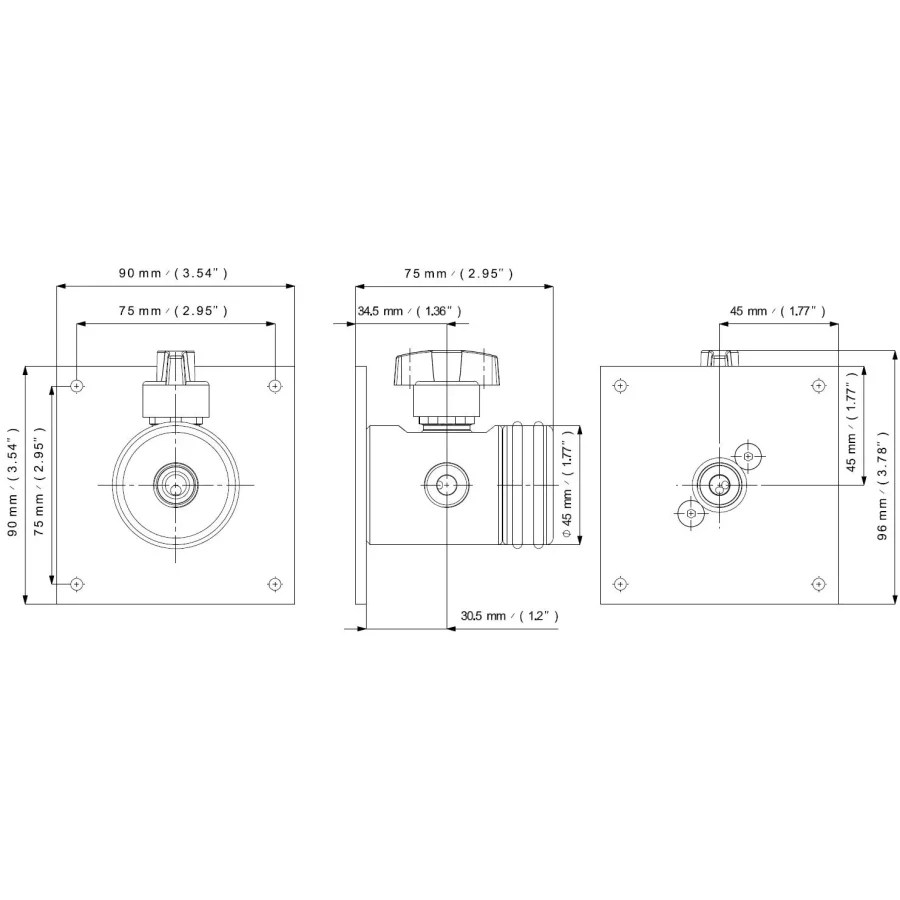

3 versiyon mevcuttur: «Düz», «Açılı» ve «Duvara Monteli»
O2 uygulamasına uygundur
Birçok giriş/çıkış bağlantı parçası mevcuttur

Özel gaz sistemleri

Teknik özellikler

Marka	Rotarex
Kategori	Özel gaz sistemleri
Portlar	G3/8 (giriş/çıkış)
O-ring	EPDM
Ağırlık	± 0,95 kg
Diyafram	Hastelloy®
Kaçak oranı	10 -8 M bar l/s
Sızdırmazlık contası	PCTFE / EPDM
Oksijen kullanımı	Pirinç: Uygun / Paslanmaz çelik: yalnızca yan girişli E / M versiyonları
Alt kısım konik	OK
Giriş basıncı	50 bar
Debi katsayısı	Cv 0.14 / Kv 0,12
Sızdırmazlık deliği çapı	Ø 4 Mm
Sıcaklık aralığı	-20 °C to +50 °C / -4 °F to +122 °F

Ürün bilgileri ve görselleri üreticinin kendi yayınlarından derlenmiştir; Sedan Mühendislik'in bir kurulumunu göstermez. Teknik veriler sipariş öncesi teyit edilir.
