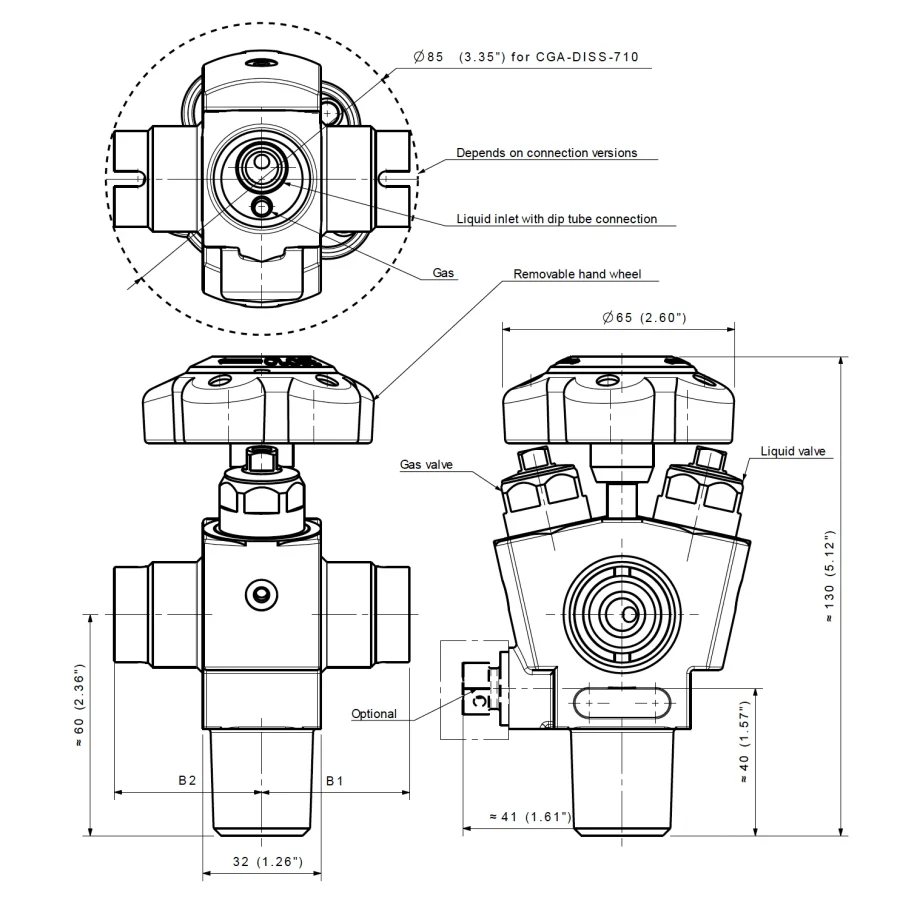

UHP gazlar için D349 vanası, gazın en yüksek saflık seviyesini korumak üzere tasarlanmıştır. Çift port teknolojisi sayesinde sıvılaştırılmış gazın kolay çekilmesini sağlar. D349, 6mm orifis boyutuyla yüksek basınçta yüksek bir debi değerine olanak tanır.
Öne çıkan özellikler
Minimum gazla temas eden hacme sahip bağlı diyafram tasarımı
Sıvı ve buhar çekmek için çift port tasarımı
Buhar portundan basınçlandırma yoluyla sıvılaştırılmış gazın kolay çekilmesi
Ek buhar portundan tüp kafa basıncının tahliye edilmesiyle sıvılaştırılmış gazın hızlı doldurulması
π0029 (TPED'e göre), valf numarası, Üretim tarihi, 3 yıldız
Gaz tipi
Saf ve Ultra saf
Debi
CV=0.50
Kaçak oranı
1.10-8 m-bar-l-s
Bağlantılar
Ulusal/uluslararası standartlara, müşteri özelliklerine göre
Gövde malzemeleri
Paslanmaz çelik 1.4435 (AISI 316L)
İşletme basıncı
200 bar
Sızdırmazlık deliği çapı
6 Mm
Sıcaklık aralığı
-40 to +65 °C
Ürün bilgileri ve görselleri üreticinin kendi yayınlarından derlenmiştir; Sedan Mühendislik'in bir kurulumunu göstermez. Teknik veriler sipariş öncesi teyit edilir.
