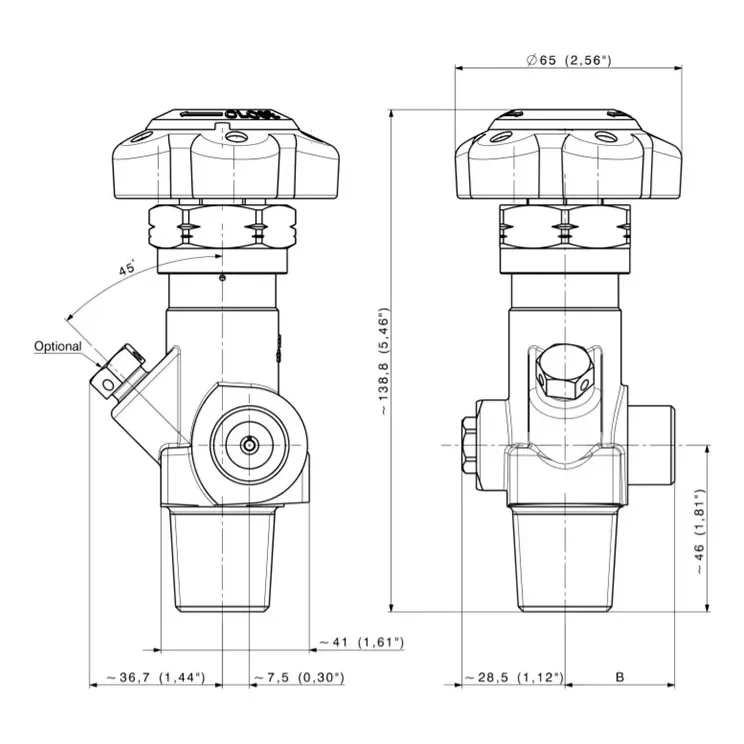

High pressure cylinder valve with spring loaded v-gaskets and RPV – D167S

Üretici ürün görselleri · referans amaçlı

Yüksek basınç tüp vanası - 2 parçalı gövde tasarımı - yaylı salmastra - yumuşak yatak - entegre artık basınç cihazı - ofset

Öne çıkan özellikler

2-parçalı sağlam gövde tasarımı ile parçacık oluşumu azaltılır.
Kullanım ömrü boyunca sızdırmazlığı artırmak için dönmeyen alt mil.
Gazla temas eden alanlarda parçacık dökmeyen diş yapısı.
Disk yaylar kullanılarak V-salmastraların kendinden ayarlı sıkıştırması, -40° ile +65°C arasında bir çalışma sıcaklığı aralığına olanak tanır.
Aşırı tork uygulansa bile vana mekanizmasını sabitleyen sol dişli kilit somunu.
V-salmastraların arkasına yerleştirilen O-ringler ikincil bir sızdırmazlık garanti eder ve nemin gazla temas eden alanlarla temas etme riskini önler.
Yumuşak yatak düşük çalışma torku sağlar.
Yumuşak yatak özel bir vidayla sabitlenmiştir ve tasarımı, vananın aşırı torka karşı sağlamlığını artırır.

UHP — ultra yüksek saflık

Teknik özellikler

Marka	Rotarex
Kategori	UHP — ultra yüksek saflık
İşaretleme	π (TPED'e göre), üretim tarihi, 3 yıldız, valf parça numarası, valf girişi, valf çıkışı
Kaçak oranı	<1.10-6 m bar L/s
Bağlantılar	Ulusal/uluslararası standartlara ve müşterinin özelliklerine göre
Gövde malzemeleri	Paslanmaz çelik 1.4305 (AISI 303), 1.4435 (AISI 316L)
İşletme basıncı	200 bar
Nominal debi	CV = 0.3
Sızdırmazlık deliği çapı	6 Mm
Sıcaklık aralığı	-20 to +65 °c

Ürün bilgileri ve görselleri üreticinin kendi yayınlarından derlenmiştir; Sedan Mühendislik'in bir kurulumunu göstermez. Teknik veriler sipariş öncesi teyit edilir.
