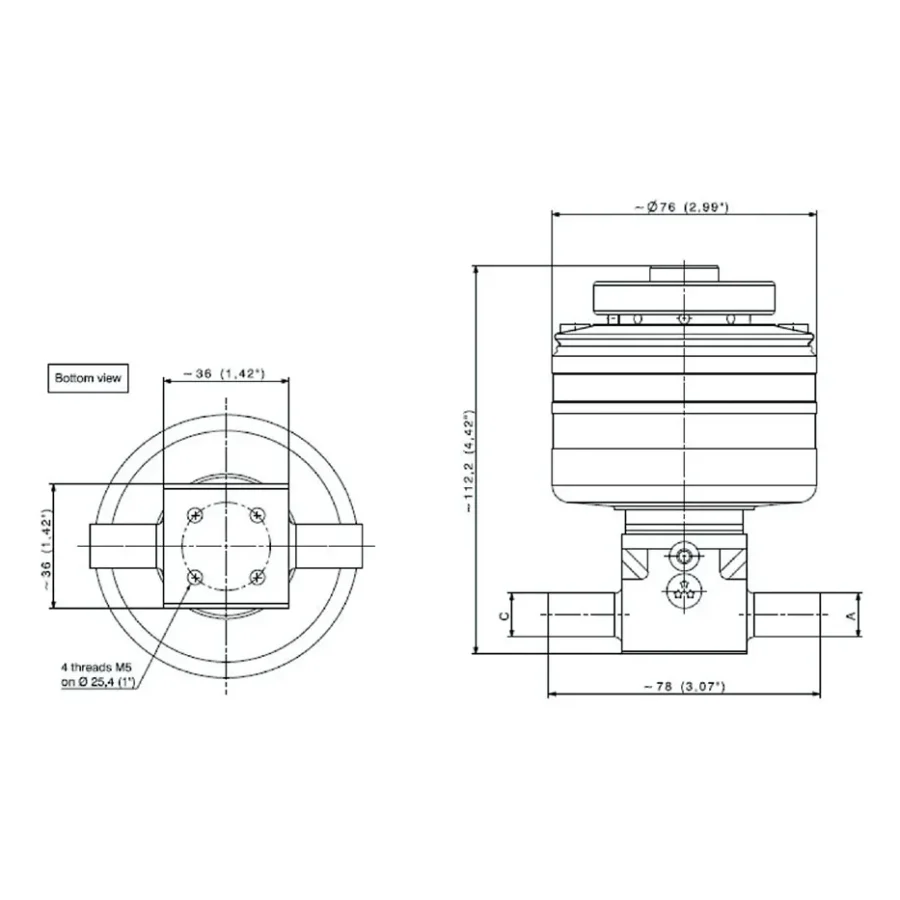

Bağlı diyaframlı vana D688, ultra yüksek saflıkta gaz dağıtım sistemleri için tasarlanmış yüksek basınçlı bir hat vanasıdır. Pnömatik tetikleyici ile donatılmış olup üstün sızdırmazlık sağlayarak optimum performans ve güvenlik garanti eder.
Öne çıkan özellikler
Düşük geçirgenlik oranına sahip kombine yumuşak ve metal salmastra tasarımı.
Kaynaklı diyaframlar yüksek sızdırmazlık bütünlüğü sağlar
Bağlı diyafram tasarımı, gazla temas eden hacmi en aza indirerek kolay temizlemeye (purge) olanak tanır.
Parçacık oluşumunu önlemek için gazla temas eden bölgede hareketli parça bulunmaz.
Diyafram arızası durumunda gazın tetikleyiciyle temasını önlemek için ikincil sızdırmazlık.
Sızıntı testi ve tahliye hattı bağlantısı için dişli sızıntı deliği (M4 diş), bir sızıntı dedektörüne bağlantıya olanak tanır.
π0029 (TPED'e göre), 3 yıldız, valf numarası, üretim tarihi, Nominal basınç ve akış yönü
Kaçak oranı
1.10 -8 m bar L/s
Bağlantılar
Ulusal/uluslararası standartlara, müşterinin özelliklerine göre
Gövde malzemeleri
Paslanmaz çelik 1.4435 (AISI 316L)
İşletme basıncı
200 bar
Nominal debi
CV = 0.25
Sızdırmazlık deliği çapı
4 Mm
Sıcaklık aralığı
-40 to +65°C
Ürün bilgileri ve görselleri üreticinin kendi yayınlarından derlenmiştir; Sedan Mühendislik'in bir kurulumunu göstermez. Teknik veriler sipariş öncesi teyit edilir.
