High Pressure manual line valve for UHP gases – D604

Teklif isteyin

+90 553 213 45 39

Üretici ürün görselleri · referans amaçlı

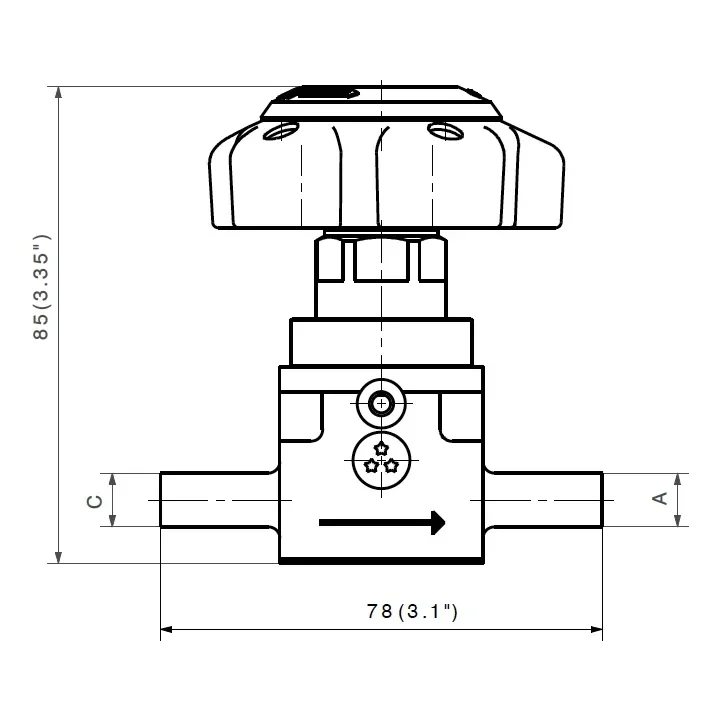

High Pressure manual line valve for UHP gases – D604 — üretici ürün görseli

Yüksek Debili Hat Vanası - bağlı diyaframlı çift salmastra

Öne çıkan özellikler

Düşük geçirgenlik oranına sahip kombine yumuşak ve metal salmastra tasarımı.
Kaynaklı diyaframlar yüksek sızdırmazlık bütünlüğü sağlar
Bağlı diyafram tasarımı, gazla temas eden hacmi en aza indirerek kolay temizlemeye (purge) olanak tanır.
Parçacık oluşumunu önlemek için gazla temas eden bölgede hareketli parça bulunmaz.
Diyafram arızası durumunda gazın tetikleyiciyle temasını önlemek için ikincil sızdırmazlık.
Sızıntı testi ve tahliye hattı bağlantısı için dişli sızıntı deliği (M4 diş), bir sızıntı dedektörüne bağlantıya olanak tanır.

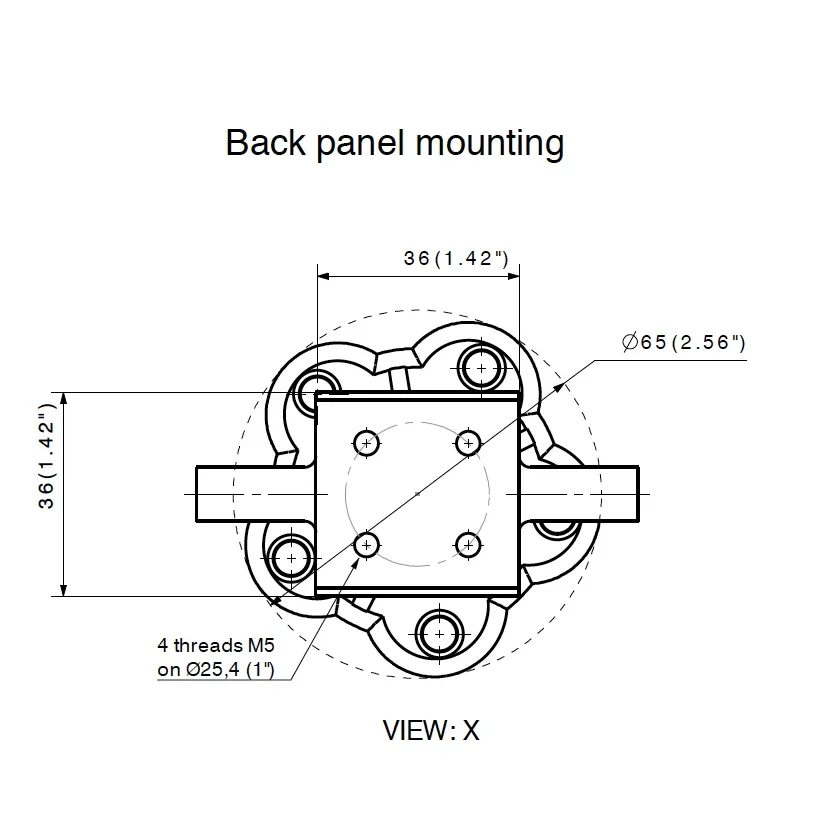

Ön ve arka panele vana sabitleme

Özel gaz sistemleri

Teknik özellikler

Marka	Rotarex
Kategori	Özel gaz sistemleri
İşaretleme	π0029 (TPED'e göre), Üretim tarihi, 3 yıldız, valf parça numarası, Nominal basınç ve akış yönü
Kaçak oranı	1. 10 -8 mbar.l/s
Bağlantılar	Standartlara göre kaynaklı bağlantı
Gövde malzemeleri	Paslanmaz çelik 1.4435 (AISI 316L)
İşletme basıncı	200 bar
Nominal debi	CV = 0.3
Sızdırmazlık deliği çapı	4 Mm
Sıcaklık aralığı	-40 to +65 °c

Ürün bilgileri ve görselleri üreticinin kendi yayınlarından derlenmiştir; Sedan Mühendislik'in bir kurulumunu göstermez. Teknik veriler sipariş öncesi teyit edilir.
