RD 10, çeşitli saf gazlar için bir iğneli vanadır. Bu dozaj (metering) vanası çok hassas bir akış ayarına sahiptir ve regülatör çıkışında kullanım için idealdir.
Öne çıkan özellikler

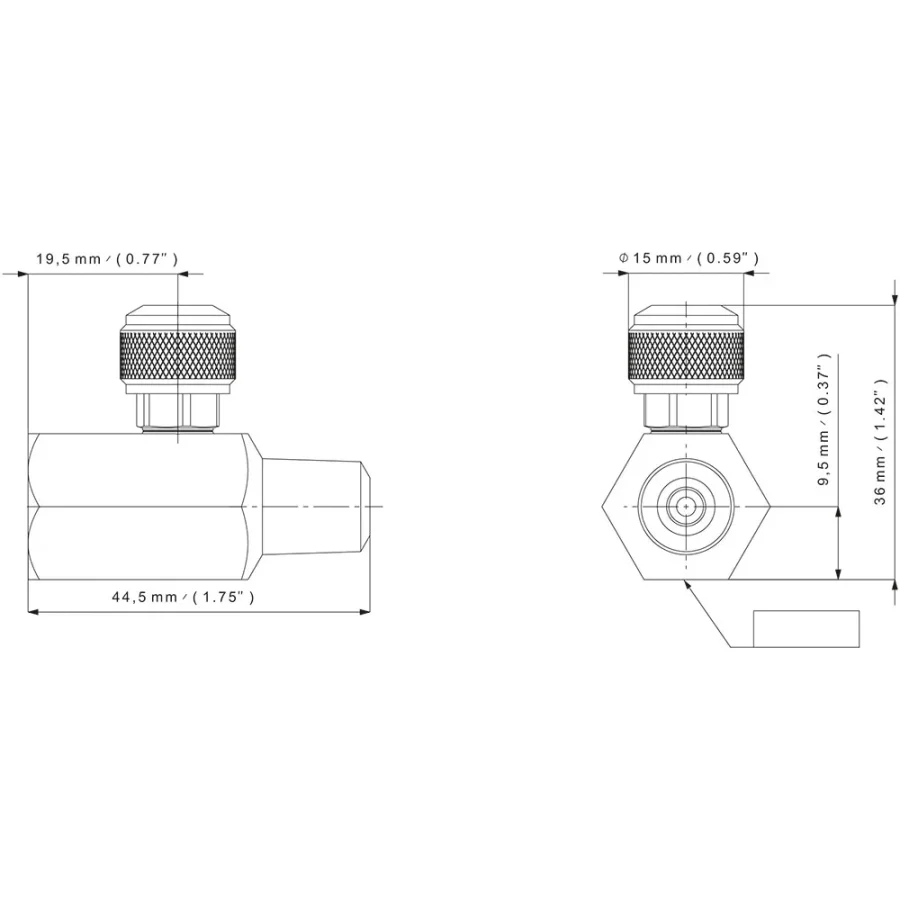

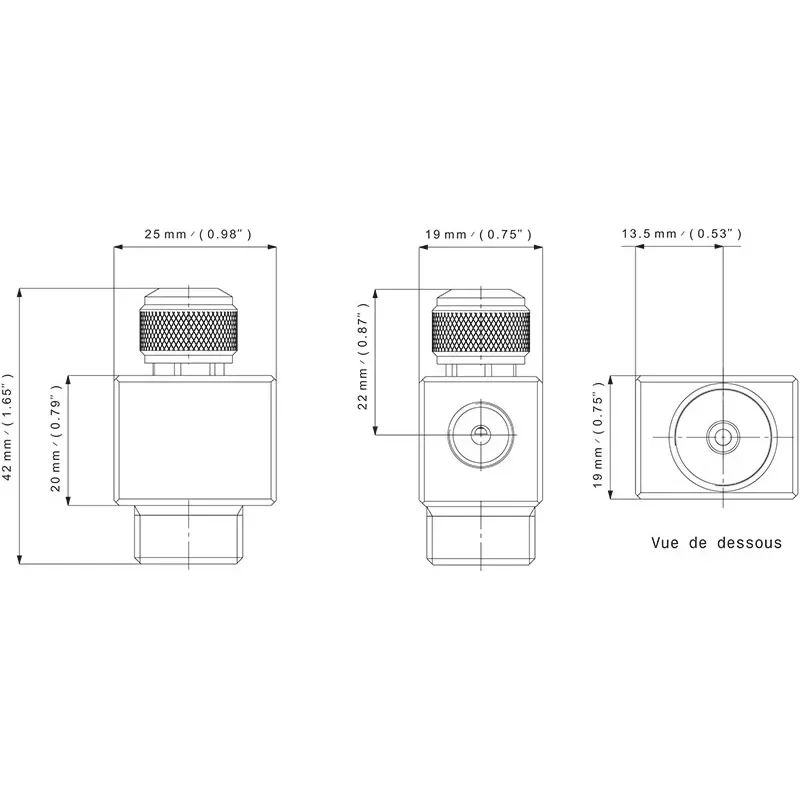

Düz ve 90° versiyonlarda mevcuttur
Düşük torklu çalışma
Çok turlu ayar düğmesi
Çok hassas akış
Regülatör çıkışında kullanım için ideal
Asetilen kullanımı için mutlaka bir alev geri tepme emniyeti ile birlikte monte edilmelidir
Erkek giriş: G 3/8 veya 1/4 NPT / Dişi çıkış: G 1/8 veya 1/4 NPT
O-ring
EPDM - Standart / FPM
Ağırlık
± 0,085 kg
Sızdırmazlık contası
Metal / metal
Oksijen kullanımı
P1=maks. 30 bar ile uygun
Alt kısım konik
No
Giriş basıncı
60 bar / 870 psi
Debi katsayısı
Cv 0.116. Kv 0,10 (düz) / Cv 0.174. Kv 0,15 (90°)
Sızdırmazlık deliği çapı
Ø 2,5 Mm
Sıcaklık aralığı
-20 °C to +50 °C / -4 °F to +122 °F
Maks. debi için açık tur sayısı
3 tur
